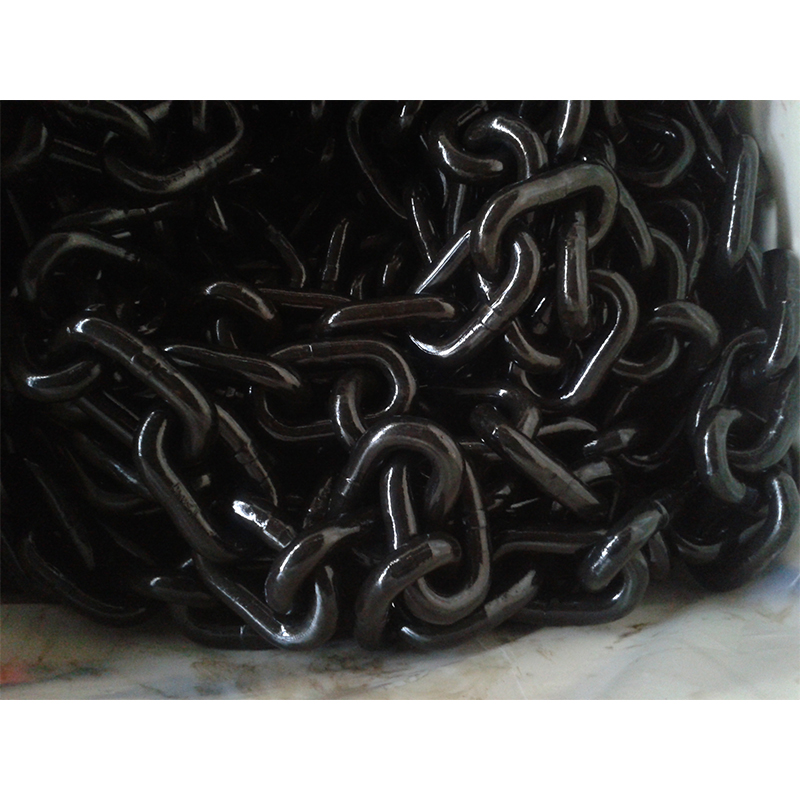

链条标准：DIN764
链条材质：经济原材料20Mn2A、20Mn2K、20Mn2、30Mn2、25MnV等
原材料20CrNiMo、23MnMoNiCr54等
链条级别：C、B
安全保证：6米载荷试验(2～2.5WLL)，4WLL安全系数。
表面处理：发黑、电镀锌、浸漆、热镀锌
【注：可根据客户需求，研发定制产品。】
DIN764矿用链条标准技术参数：
直径 | 内长 | 内宽 | 外宽 | 100米重 | 破断负荷 | 试验负荷 | |
Diameter | Inside Length | Inside width | Outside width | Weight/ 100meter | Breaking Load | Proof Load | |
MM | ±MM | MM | MM | MM | KG | KN | KG |
4 | 0.2 | 16 （+0.3/-0.2） | 5 | 14 | 31.3 | 7 | 400 |
|
|
|
|
|
|
|
|
5 | 0.2 | 18（+0.4/-0.2） | 7 | 18.2 | 51.4 | 11.8 | 680 |
|
|
|
|
|
|
|
|
6 | 0.2 | 21（+0.5/-0.2） | 8 | 21.5 | 74 | 16.5 | 850 |
|
|
|
|
|
|
|
|
8 | 0.2 | 28（+0.5/-0.3） | 11 | 29 | 131.5 | 32 | 1680 |
|
|
|
|
|
|
|
|
10 | 0.3 | 35（+0.6/-0.3） | 14 | 36 | 200 | 50 | 2630 |
|
|
|
|
|
|
|
|
13 | 0.4 | 45（+0.7/-0.4） | 18 | 47 | 350 | 80 | 4200 |
|
|
|
|
|
|
|
|
16 | 0.5 | 56（+09/-0.5） | 22 | 58 | 520 | 125 | 6700 |
|
|
|
|
|
|
|
|
18 | 0.8 | 63（+1.0/-0.5） | 24 | 65 | 650 | 160 | 8400 |
|
|
|
|
|
|
|
|
20 | 1 | 70（+1.1/-0.6） | 27 | 72 | 820 | 200 | 10000 |
|
|
|
|
|
|
|
|
23 | 1.2 | 80（+1.3/-0.7） | 31 | 83 | 1100 | 250 | 13000 |
|
|
|
|
|
|
|
|
26 | 1.3 | 91（+1.5/-0.8） | 35 | 94 | 1400 | 320 | 16000 |
