链条标准：DIN22252
链条材质：经济原材料20Mn2A、20Mn2K、20Mn2、30Mn2、25MnV等
原材料20CrNiMo、23MnMoNiCr54等
链条级别：Grade B、Grade C
安全保证：6米载荷试验(2～2.5WLL)，4WLL安全系数。
表面处理：发黑、电镀锌、浸漆、热镀锌
【注：可根据客户需求，研发定制产品。】

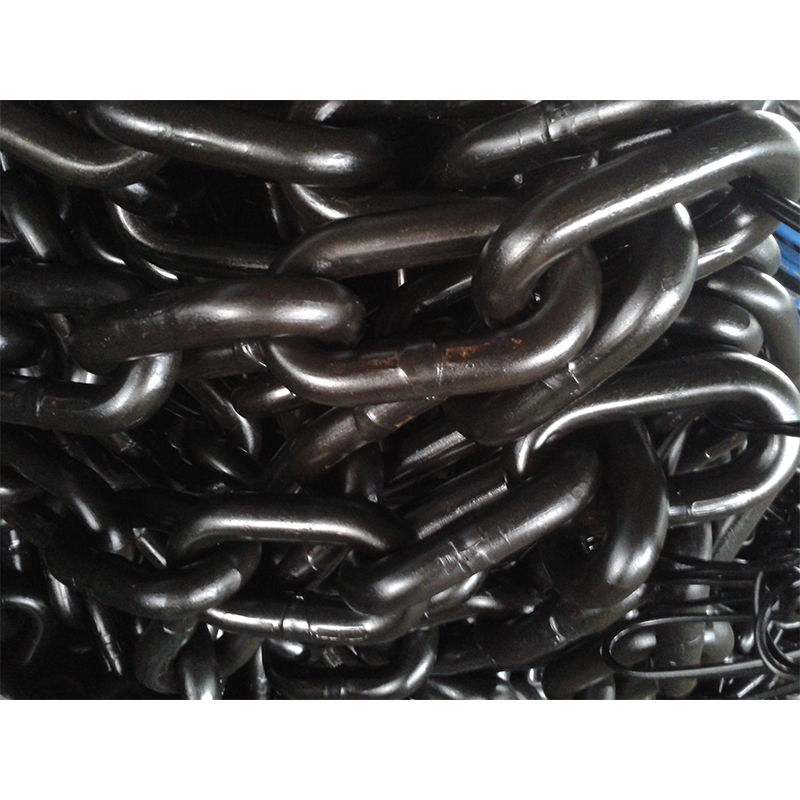

锅炉出渣链技术参数：
B级参数：
尺寸 | 宽度 mm | 重量 | 破断 min | 总断面延伸率 | |
内宽min. | 外宽 max. | ||||
14×50 | 17 | 48 | 4 | 190 | 10 |
16×64 | 22 | 58 | 5 | 250 | 10 |
18×64 | 21 | 60 | 6.6 | 320 | 10 |
19×64.5 | 22 | 63 | 7.6 | 360 | 10 |
22×80 | 31 | 83 | 10 | 480 | 10 |
22×86 | 26 | 74 | 9.5 | 480 | 10 |
24×86 | 28 | 79 | 11.6 | 570 | 10 |
26×91 | 35 | 94 | 14.3 | 670 | 10 |
26×92 | 30 | 86 | 13.7 | 670 | 10 |
26×100 | 31 | 87 | 13.3 | 670 | 10 |
30×108 | 34 | 98 | 18 | 890 | 10 |
30×120 | 36 | 102 | 17.6 | 590 | 10 |
C级参数
| 尺寸 d×p mm | 宽度 mm | 重量 | 破断 min | 总断面延伸率 | |
内宽 min. | 外宽 max. | ||||
14×50 | 17 | 48 | 4 | 250 | 10 |
16×64 | 22 | 58 | 5 | 320 | 10 |
18×64 | 21 | 60 | 6.6 | 410 | 10 |
19×64.5 | 22 | 63 | 7.6 | 450 | 10 |
22×80 | 31 | 83 | 10 | 610 | 10 |
22×86 | 26 | 74 | 9.5 | 610 | 10 |
24×86 | 28 | 79 | 11.6 | 720 | 10 |
26×91 | 35 | 94 | 14.3 | 850 | 10 |
26×92 | 30 | 86 | 13.7 | 850 | 10 |
26×100 | 31 | 87 | 13.3 | 850 | 10 |
30×108 | »4 | 98 | 18 | 1130 | 10 |
30×120 | 36 | 102 | 17.6 | 1130 | 10 |
