GB/T20947-2007(高精度 动力驱动葫芦连)
GB/T24816-2017 起重链条(中等精度)

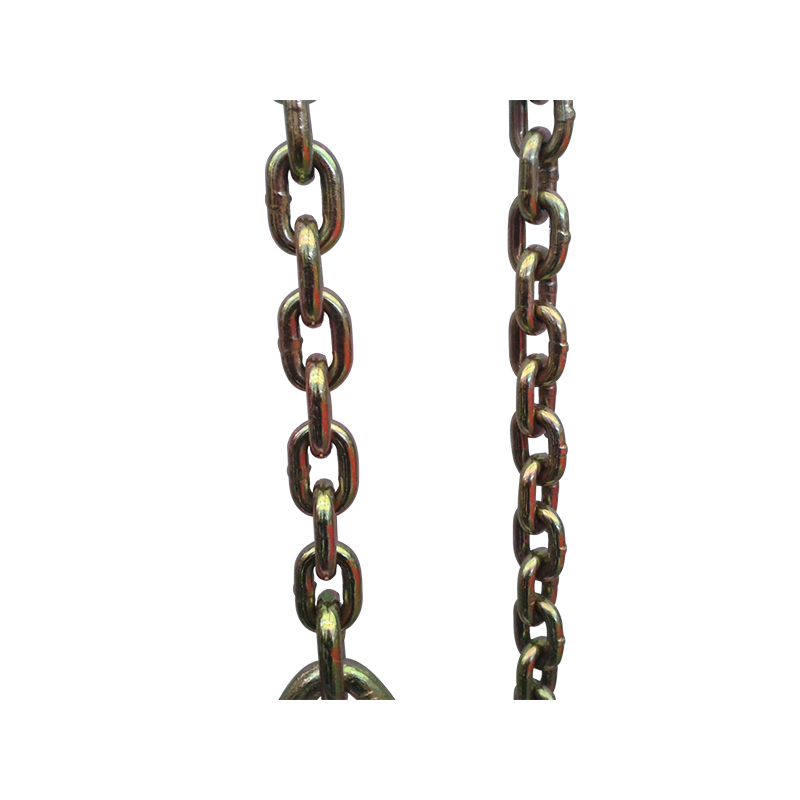

上述标准起重链条是重物提举、起吊和传输时必不可少的起重装置，也可以用于索具组合进行作业。百斯特链业生产6mm-42mm的80级、100级起重链条，高强度起重链条的抗冲击力、承载力、韧性和延伸率符合标准。该标准链条采用优质合金钢生产，链条经过6米载荷试验(2～2.5WLL)，平均每10万环中断环数≤2环
链条材质：经济原材料20Mn2A、20Mn2K、20Mn2、25MnV等系列;
原材料20CrNiMo、23MnNiMoCr54 等系列。
链条级别：80级、100级
安全保证：6米载荷试验(2～2.5WLL)，不低于4WLL 安全系数。
表面处理：发黑、电镀锌、浸漆
【注：可根据客户需求，研发定制产品。】
GB/T20947—2015 高精度动力驱动葫芦链技术参数：
在此需加上相关表格。
GB/T24816—2017起重链条技术参数：
尺寸 | 宽度 | 米重 | 极限工作负荷t | 试验负荷 | 破断负荷 min. | |
| 内宽 min. | 外宽max. |
|
|
|
|
6 x 18 | 7.5 | 21 | 0.79 | 1.1 | 27 | 45.2 |
7 x 21 | 9 | 24.5 | 1.07 | 1.5 | 37 | 61.6 |
8 x 24 | 10 | 28 | 1.38 | 2 | 48 | 80.4 |
10 x 30 | 12.5 | 35 | 2.2 | 3.2 | 76 | 125 |
11 x 43 | 12.6 | 36.5 | 2.33 | 3.8 | 92 | 154 |
12 x 36 | 15 | 42 | 3.1 | 4.6 | 109 | 181 |
12.5 x 38 | 15.5 | 42.2 | 3.3 | 4.9 | 117 | 196 |
13 x 39 | 16.3 | 46 | 3.8 | 5 | 128 | 214 |
14 x 42 | 18 | 49 | 4.13 | 6.3 | 150 | 250 |
14 x 50 | 17 | 48 | 4 | 6.3 | 150 | 250 |
15 x 46 | 20 | 52 | 5.17 | 7 | 168 | 280 |
16 x 48 | 20 | 56 | 5.63 | 8 | 192 | 320 |
16 x 49 | 24.5 | 59.5 | 5.71 | 8 | 192 | 320 |
16 x 64 | 23.9 | 58.9 | 5.11 | 8 | 192 | 320 |
18 x 54 | 23 | 63 | 6.85 | 10 | 246 | 410 |
18 x 64 | 21 | 60 | 6.6 | 10 | 246 | 410 |
19 x 57 | 23.7 | 63.2 | 7.7 | 11.3 | 270 | 450 |
20 x 60 | 25 | 70 | 8.6 | 12.5 | 300 | 500 |
22 x 65 | 28 | 74.2 | 10.7 | 15.3 | 366 | 610 |
22 x 66 | 28 | 77 | 10.2 | 15.3 | 366 | 610 |
22 x 86 | 26 | 74 | 9.5 | 15.3 | 366 | 610 |
24 x 72 | 32 | 82 | 12.78 | 18 | 432 | 720 |
24 x 86 | 28 | 79 | 11.6 | 18 | 432 | 720 |
26 x 78 | 35 | 91 | 14.87 | 21.3 | 510 | 850 |
26 x 92 | 30 | 86 | 13.7 | 21.3 | 510 | 850 |
30 x 90 | 38 | 105 | 19.6 | 28.3 | 678 | 1130 |
30 x 108 | 34 | 98 | 18 | 28.3 | 678 | 1130 |
32 x 96 | 40 | 106 | 22.29 | 32.2 | 772 | 1286 |
34 x 126 | 38 | 109 | 22.7 | 36.3 | 870 | 1450 |
34 x 102 | 4605 | 121.5 | 25.5 | 36.3 | 870 | 1450 |
36 x 108 | 49.5 | 128.5 | 31 | 40.7 | 978 | 1630 |
38 x 137 | 42 | 121 | 29 | 45.3 | 1086 | 1810 |
38 x 114 | 52 | 136 | 32 | 45.3 | 1086 | 1810 |
42 x 126 | 55.5 | 144.5 | 38.6 | 55.4 | 1332 | 2200 |
