电动葫芦与永磁吸盘吊100KG-2吨金属板

发布时间:2024-07-05 浏览:65

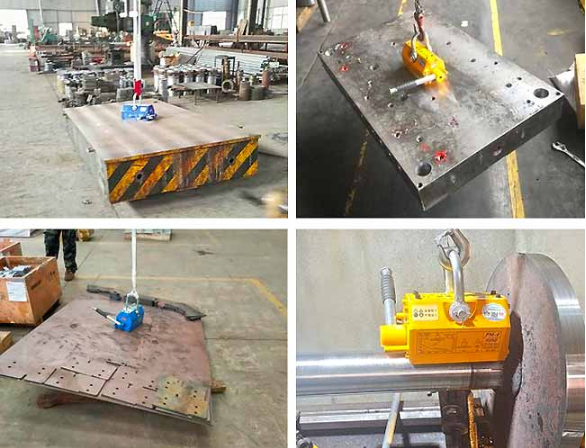

电动葫芦与永磁吸盘的结构,可用来吊运100KG~2吨,3吨,5吨的金属板,属于无电源起重设备,在机械制造业中都有应用。磁力吸盘对金属板厚度、平面整洁、钢板长度、钢板材质都有要求,不同材质如铸铁、磨具钢、铸造件等都会影响吸盘的使用效果。


微信图片_20240705144041


环链电动葫芦、钢丝绳电动葫芦、微型电动葫芦均可以作为起重设备用于吊运金属板等物料。小车式电动葫芦安装在多种形式的起重机上或悬挂在工字钢梁上,直线或曲线往复吊运重物,起重量200KG~10吨,起升高度1米~100米,上下左右前后移动,运行平稳,操作方便。CD1型为单速起升,MD1型为常速和慢速两档起升。


永磁吸盘是采用稀土永磁铁硼为磁源,具有不耗电,吸力大,剩磁低,操作便捷,寿命长,结实耐用等优点,底部U型槽磁力吊的适用范围,吸吊平面钢板、圆钢都可以。磁力吊广泛用于机械工业、模具制造业、仓库和交通运输等场所搬卸钢板、钢锭等导磁性物体。


微信图片_20240705150940


永磁吸盘工作原理:利用利用钕铁硼永磁材料设计研发的吸盘,是利用磁通的连续性原理及磁场的叠加原理设计的,磁力吸盘的磁路设计成多个磁系,通过磁系的相对运动,实现工作磁极面上磁场强度的相加或相消,从而达到工作和卸载的目的。需要注意的是不锈钢、碳材料、耐高温材料、通电压、通电流材料,不能使用永磁吸盘。

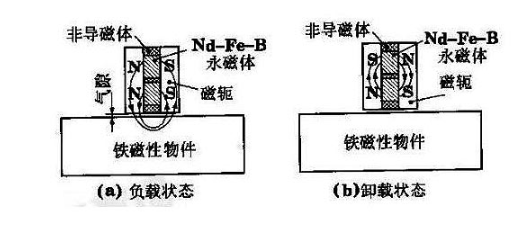

永磁吸盘的工作原理如下图所示,当起重器磁极处于图1a状态时,磁力线从磁体的N极出来,通过磁轭,经过 铁磁性工件,再回到磁轭进入磁体的S极。这样,就能把工件牢牢地吸在起重吊的工作极面上。当磁极处于图1b状态时,磁力线不到起重器的工作极面就在内部组成闭合回路,几乎没有磁力线从起重器的工作极面上出来,所以对工件不会产生吸力,就能顺利实现卸载。


微信图片_20240705155032

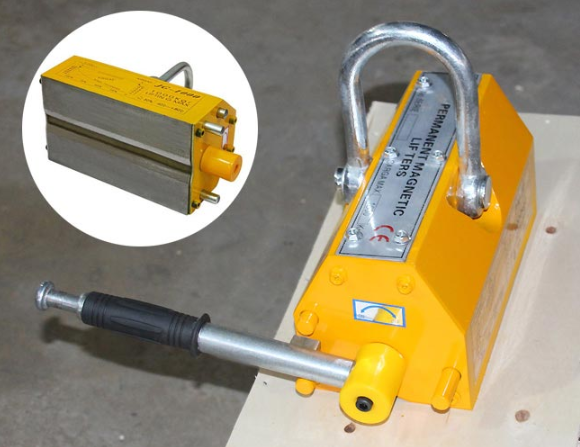

永磁吸盘又称永磁起重器,安全倍数可达到2.5倍、3倍、3.5倍,具有体积小,吸持强力,自重轻的特点。磁力吸盘适用于搬运钢板、铁块和圆柱铁材,比如机械零部件、冲床模具、井盖等各类钢铁材料。这种吸盘的使用温度要小于80,规格有100kg, 300kg, 400kg, 600kg, 1吨、2吨、3吨、5吨。


1、100kg磁力吸盘吊钢板厚度为5~25mm,钢板长度500mm

2、200kg磁力吸盘吊钢板厚度为10~30mm,钢板长度600mm

3、400kg磁力吸盘吊钢板厚度为20~40mm,钢板长度800mm

4、600kg磁力吸盘吊钢板厚度为25~50mm,钢板长度1000mm

5、1t磁力吸盘吊钢板厚度为40~80mm,钢板长度1300mm

6、2t磁力吸盘吊钢板厚度为50~100mm,钢板长度1800mm

7、3t磁力吸盘吊钢板厚度为60~120mm,钢板长度2300mm

8、5t磁力吸盘吊钢板厚度为80~160mm,钢板长度3000mm
